1.電纜長度改變產生的測量誤差

根據安裝電子衡器現場的條件，需要改變稱重傳感器與稱重顯示控制器連接電纜線的長度時，施加在稱重傳感器電橋供橋端的激勵電壓發生變化。此時若繼續使用原標定數據將產生測量誤差，現以配備10m電纜線的稱重傳感器，現場需要改
變?yōu)?0m為例進行誤差分析。

       設電纜線電阻r=20Ω/m㎡/km,截面積A=1.25m㎡。

       原來L=10m時，單根電纜線的電阻為R1，則：

      增加至L=20m時：

如果稱重傳感器的輸入電阻Ri=350Ω,稱重顯示控制器端的激勵電壓U=10V，實際施加到稱重傳感器電橋上的電壓為:
         L=10m時

       L=20m時

則實際施加到稱重傳感器電橋的激勵電壓的改變△Ui為:
△Ui=U?1-Ui2=9.991-9.982=0.009V
相對于10 V，變化了0.009/10=0.09%。因?yàn)榉Q重傳感器的輸出與電橋的激勵電壓成正比，所以可認為測量值產生了0.09%的誤差。

2.電纜電阻受溫度影響產生的測量誤差
任何電纜線都有一定的電阻溫度系數，當環境溫度變化時都會引起電纜電阻變化。設稱重傳感器與稱重顯示控制器之間電纜線長度L=100m，電纜線截面積 A=1.25 mm，電阻r=20 Ω/m㎡/km,電阻溫度系數.

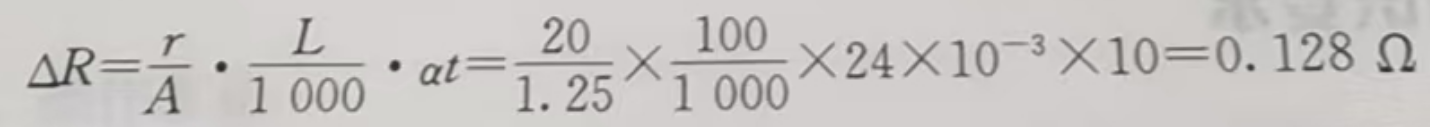

當環境溫度變化t=10℃時，電纜線電阻的變化量為△R，則:

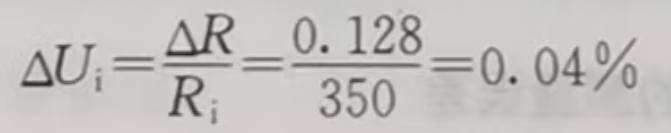

若稱重傳感器輸入電阻，實際施加到電橋電路的電壓變化為:

同樣，稱重傳感器的輸出將變化0.04%。

長電纜線影響量也可以參照下式進行估算:

式中  R——稱重傳感器電橋橋臂電阻；

        r——電纜線電阻；

        U——施加到稱重傳感器電橋的橋壓；

        Ui——稱重顯示控制器輸出端的橋壓。

由上式可以看出，當環境溫度變化引起電纜線電阻變化時，施加到稱重傳感器上的橋壓也隨之變化，最終導致靈敏度發生變化。
3.激勵電源本身不穩定引起的測量誤差
一個性能優良的激勵電源的溫度系數一般都優于50ppm/℃，當環境溫度變化10℃時，激勵電壓將發生1/2000的變化，即可認為此時將產生1/2000的測量誤差。
從上述分析不難得出，在四線方式的稱重傳感器中，電纜線長度和激勵電源的影響是不可忽視的。
